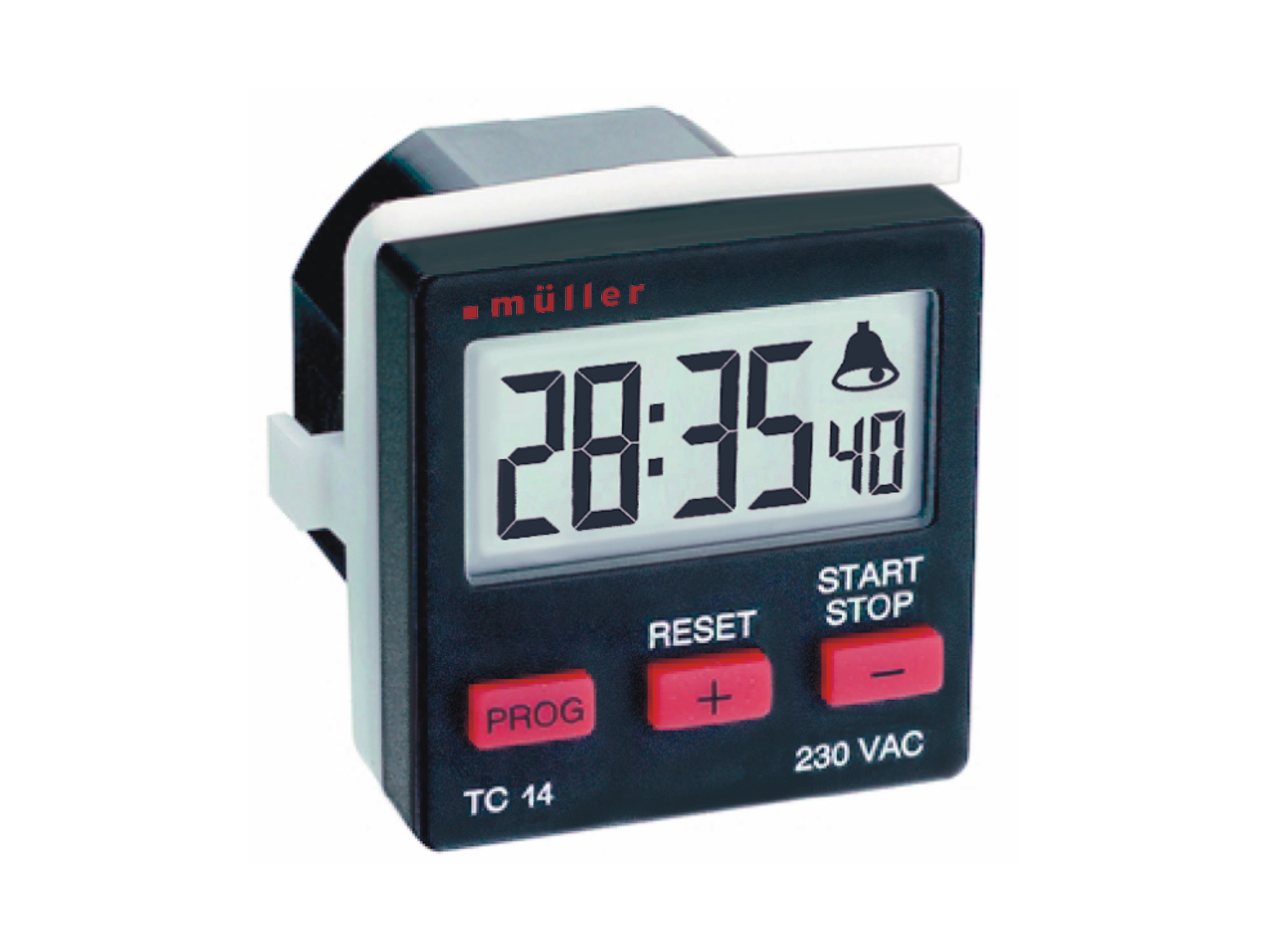

müller TC x4.21

Aperçu

L'appareil est destiné à être utilisé pour les applications suivantes: commande à rebours: des appareils ou installations sont activés ou désactivés pendant une période prédeterminée.
L´appareil est exclusivement conçu pour l' utilisation dans des locaux secs.

	Alimentation	EAN	Art. No.
TC 14.21	230 V 50-60 Hz	4022709214393	21439
TC 24.21	230 V 50-60 Hz	4022709220530	22053
TC 24.21	24 V ACDC	4022709214416	21441
Variantes de tensions supplémentaires sur demande

Alimentation	230 V, 50-60 Hz
Consommation (Puissance de travail)	0,7 W
Canal (potentiel de l'alimentation)	inverseur (monostable) ouverture < 3 mm (μ)
Matériau des contacts	AgNi
Capacité de commutation par canal charge résistive: charge inductive:	8 A / 250 V~ à cosϕ=1 6 A à cosϕ=0,6
Puissance de commutation minimale	300 mW (5 V / 5 mA)
Courant d'enclenchement max.	30 A
Lampes à incandescence, lampes halogènes	400 W
Lampe fluo avec balast électronique	100 W
Lampe fluo avec ballast conventionel	100 W
Lampe à économie d'énergie, LED (230 V~)	50 W
Entrée	start / stop (phase-tension)
Durée max.: TC 14: TC 24:	09:59:59 hh:mm:ss 99:59:59 hh:mm:ss
Durée min.	1 sec.
Précision de réglage	1 sec.
Base de temps	Quartz
Précision quartz (à 20 °C)	≤ ±0,5 sec./jour (Précision du quartz optimisée pour des conditions ambiantes typiques)
Conservation des données	illimitée (E²-PROM)
Display	LCD 15 mm (7,5 mm) hauts chiffres
Température ambiante autorisée	–10…+50 °C
Boîtier	thermoplastique auto-extinguible
Dimensions	48 x 48 mm (suivant DIN EN 43700)
Montage	dans un tableau de commande - encastré
Découpe de montage	carré: 45 x 45 mm cercle: Ø 50,5 mm
Type de raccordement	bornes à vis (enfichable)
Type de protection	IP 20 suivant DIN EN 60529
Classe de protection	II si l'installation est conforme aux réglements
