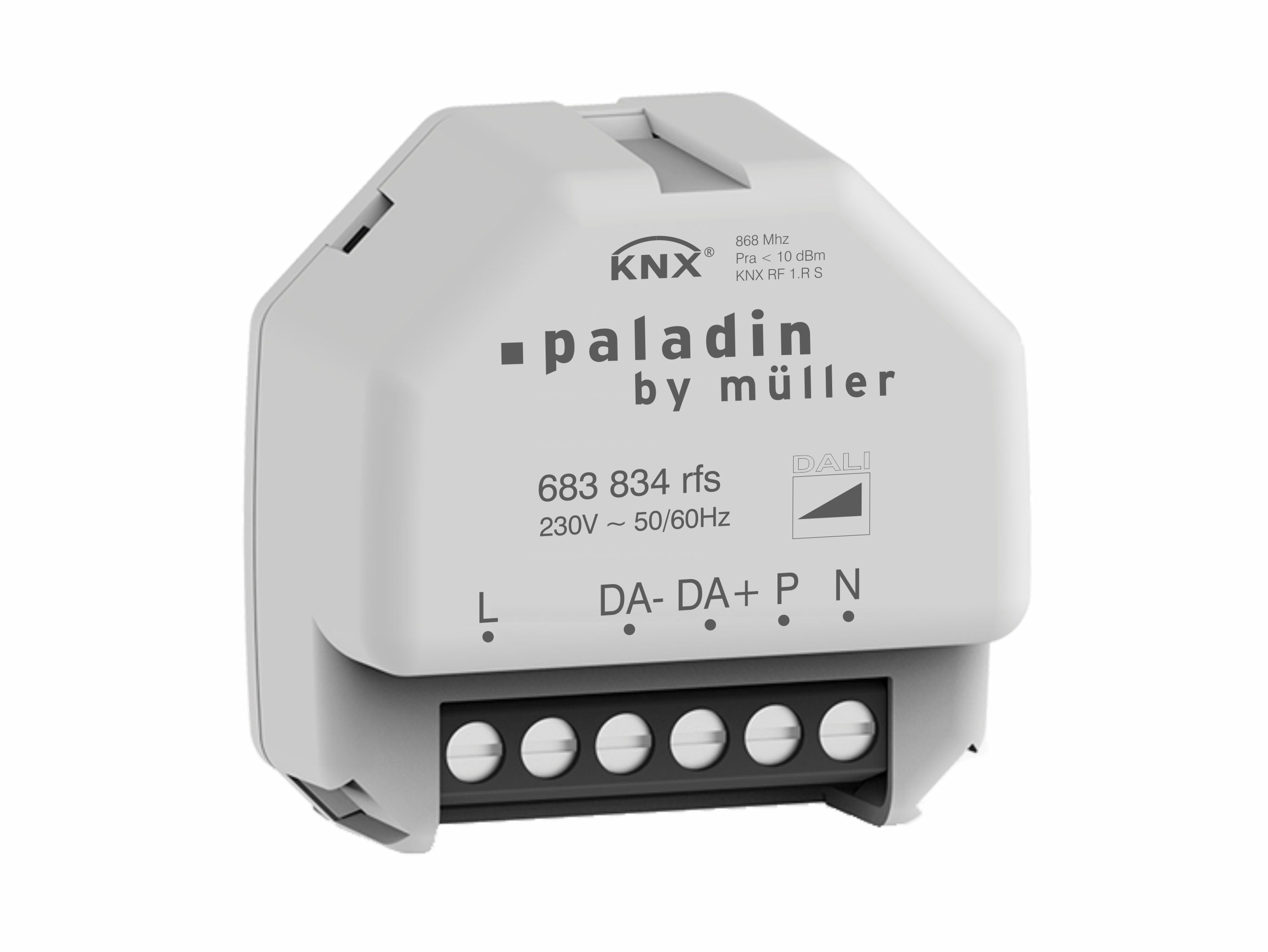

paladin 683 834 rfs

Übersicht

DALI Dimmer für die Gebäudesystemtechnik
Dimmen von DALI Leuchten
Bis zu 64 Treiber / 1 Gruppe ansteuerbar
Minimale Helligkeit einstellbar
Broadcast-Kommunikation
Bis zu 5 Szenen speicher- bzw. abrufbar
Treppenlichtzeitschalter-Funktion mit/ohne Ausschaltvorwarnung
Integrierte Zyklusfunktion
Optionale Speicherfunktion des zuletzt eingestellten Dimmwertes (Memoryfunktion)
Zusätzlicher Anschluss für kabelgebundenen Taster
Funk-Repeater-Option aktivierbar
Kompakte Abmessungen
Unterputzmontage
Schutzart IP20
KNX-RF 1.R S-Mode

Das Gerät ist zur Verwendung für folgende Aufgaben vorgesehen: Dimmer für die zuvor definierten Leuchten.
Der Dimmer wird in geschlossenen Räumen eingesetzt.
Die Helligkeit wird über die in dieser Anleitung beschriebenen Funktionen gesteuert.
Zur Einbindung in den KNX Bus, wird ein KNX RF S-Mode Linienkoppler benötigt.

Anschlussspannung	230 V~ 50/60 Hz
Leistungsaufnahme	< 3W
Schaltleistung	Bis zu 64 Treiber / EVGs 1 Gruppe DALI Signal 16V Synchronisiert
KNX Medium	KNX RF 1.R
Funkfrequenz	868,3 MHz
Signalstärke	< 10dBm
Reichweite	Freies Feld: 100m Innenbereich: 30m
Anzahl Ausgänge	1
Funktionen	Dimmaktor Timer / Treppenlichtzeitschalter mit optionaler Ausschaltvorwarnung Signalverstärker (Repeater) KNX-RF
Applikationssoftware	ETS5 oder höher
Konfigurationsmodus	System-Mode (S-Mode)
Abmessungen	46 x 46 x 30 mm
Montage	Unterputzmontage
Betriebstemperatur	-10°C...+45°C
Anschlussart	Schraubklemmen
Schutzart	IP20
